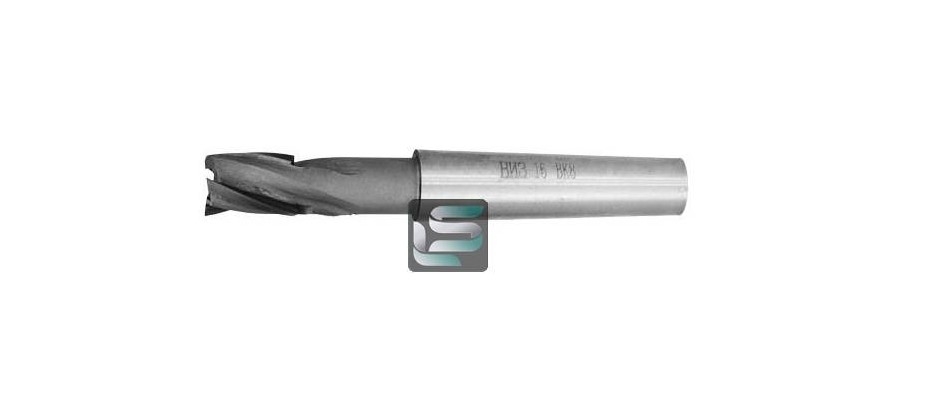

Фреза концевая с коническим хвостовиком, оснащенная винтов. платиной, ГОСТ 20537-75
D |
число зубьев |
l |
L |
твердый сплав |
Конус Морзе |
16 | 3 | 20 | 120 | ВК8, Т15К6, Т5К10 | КМ2 |
18 | 3 | 20 | 130 | ВК8, Т15К6, Т5К10 | КМ2 |
20 | 4 | 20 | 135 | ВК8, Т15К6, Т5К10 | КМ3 |
22 | 4 | 20 | 145 | ВК8, Т15К6, Т5К10 | КМ3 |
25 | 4 | 20 | 145 | ВК8 | КМ3 |
25 | 4 | 20 | 160 | Т15К6, Т5К10 | КМ3 |
28 | 4 | 20 | 160 | ВК8, Т15К6, Т5К10 | КМ4 |
30 | 4 | 20 | 160 | ВК8, Т15К6, Т5К10 | КМ4 |
32 | 4 | 20 | 160 | ВК8, Т15К6, Т5К10 | КМ4 |
36 | 6 | 20 | 160 | ВК8, Т15К6, Т5К10 | КМ4 |
40 | 6 | 20 | 160 | ВК8, Т15К6, Т5К10 | КМ5 |
*Конус Морзе – это одно из самых распространенных средств для закрепления инструмента на станке.
